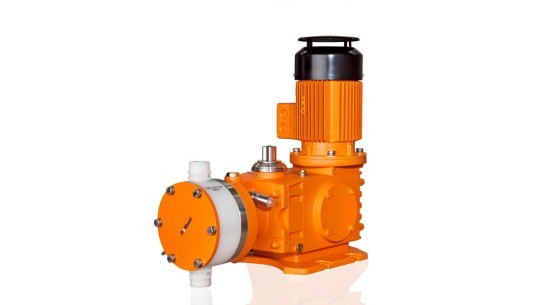

Hydro/ 2 液压膜计量泵
Hydro/ 2 液压膜计量泵
￥0.00
- 产品详情
- 产品参数
适用于中等压力范围内过程可靠性较高的灵活的计量任务。
Hydro/ 2 液压隔膜计量泵 (HP2a) 结合 Hydro/ 3 型和 Hydro/ 4 型泵构成一个冲程长度为 15 或 20 mm 的全面的产品系列。由此将覆盖从 3 到 1,450 l/h (100 – 7 bar) 的流量范围。众多型号的驱动装置（包括适用于通过 ATEX 认证的爆炸危险区域）可供使用。Hydro 产品系列采用符合 API 675 标准的设计。
用户收益
很高的可靠性：
- 集成有膜帽破裂警告装置的 PTFE 多层膜帽
- 集成的液压溢流阀
- 符合指定条件且安装正确时的计量重复精度在 20 – 100 % 的工作容积范围内优化 ±1 %
高灵活性：
- 由单泵头和双泵头型号组成的模块化结构拓展了应用领域，其中双泵头规格采用对置气缸原理运行
- 在多泵系统中可以合并最多至 5 个计量装置（可具备不同的输送流量）
- 有 5 种齿轮减速比可供选择
技术详情
- 冲程长度：15 mm，连杆作用力：2,000 N
- 工作容积调节范围：0 – 100 %
- 工作容积调节装置：借助带刻度的旋钮手动调节（可选择借助电动伺服驱动装置或驱动控制装置进行调节）
- 符合指定条件且安装正确时的计量重复精度在 20 至 100% 的工作容积范围内优化 ±1 %
- 带有触点式电动隔膜破裂警告装置/隔膜破裂信号装置的 PTFE 多层隔膜
- 集成的液压溢流阀和排气阀
- 接触介质的材料：PVDF、PTFE+25 % 碳、1.4571 不锈钢、Hastelloy C（耐蚀耐热镍基合金）。
- 有众多型号的驱动可供选择：三相标准电机或单相交流电机，适用于爆炸危险区域的电机，备有不同规格的法兰，以便使用客户指定的电机
- 防护等级：IP 55
- 设计尤其符合 API 675 标准
| HP2a 型 | 配备 1500 Upm 电机，在 50 Hz 运行时 | 配备 1800 Upm 电机，在 60 Hz 运行时 | 吸程 | 允许的吸入侧预压 | 吸入侧/压力侧接头 | 装运重量 | 柱塞 Ø | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最大背压时的最大输送流量 | 最大冲程频率 | 最大背压时的最大输送流量 | 最大冲程数 | |||||||||
| bar | l/h | ml/冲程 | 冲程/分钟 | psi | l/h/gph (US) | 冲程/分钟 | m WS | bar | G-DN | kg | mm | |
| 100003* | 100 | 3 | 0,8 | 60 | 1.450 | 3,6/1,0 | 72 | 3,0 | 5 | Rp 1/4* | 31 | 16 |
| 100006* | 100 | 6 | 0,8 | 125 | 1.450 | 7,0/1,8 | 150 | 3,0 | 5 | Rp 1/4* | 31 | 16 |
| 100007* | 100 | 7 | 0,8 | 150 | 1.450 | 8,0/2,1 | 180 | 3,0 | 5 | Rp 1/4* | 31 | 16 |
| 100009* | 100 | 9 | 0,8 | 187 | 1.450 | 11,0/2,9 | 224 | 3,0 | 5 | Rp 1/4* | 31 | 16 |
| 100010* | 100 | 10 | 0,8 | 212 | – | – | 3,0 | 5 | Rp 1/4* | 31 | 16 | |
| 064007 | 64 | 7 | 2,0 | 60 | 928 | 8,4/2,2 | 72 | 3,0 | 5 | G 3/4-10 | 31 | 18 |
| 064015 | 64 | 15 | 2,0 | 125 | 928 | 18,0/4,8 | 150 | 3,0 | 5 | G 3/4-10 | 31 | 18 |
| 064018 | 64 | 18 | 2,0 | 150 | 928 | 21,0/5,5 | 180 | 3,0 | 5 | G 3/4-10 | 31 | 18 |
| 064022 | 64 | 22 | 2,0 | 187 | 928 | 26,0/6,9 | 224 | 3,0 | 5 | G 3/4-10 | 31 | 18 |
| 064025 | 64 | 25 | 2,0 | 212 | – | – | 3,0 | 5 | G 3/4-10 | 31 | 18 | |
| 025019 | 25 | 19 | 5,3 | 60 | 362 | 23,0/6,1 | 72 | 3,0 | 5 | G 3/4-10** | 31 | 26 |
| 025040 | 25 | 40 | 5,3 | 125 | 362 | 48,0/12,7 | 150 | 3,0 | 5 | G 3/4-10** | 31 | 26 |
| 025048 | 25 | 48 | 5,3 | 150 | 362 | 58,0/15,3 | 180 | 3,0 | 5 | G 3/4-10** | 31 | 26 |
| 025060 | 25 | 60 | 5,3 | 187 | 362 | 72,0/19,0 | 224 | 3,0 | 5 | G 3/4-10** | 31 | 26 |
| 025068 | 25 | 68 | 5,3 | 212 | – | – | 3,0 | 5 | G 3/4-10** | 31 | 26 | |
| PVDF 版，最大 25 bar。 | ||||
| * | SST/HCT 版，带双球阀，吸入侧/压力侧阀门接头配有 Rp 1/4 内螺纹和 G 3/4 – DN 10 外螺纹 | |||
| ** | HV 规格，配备 G1 – DN 15 接头 | |||
触液介质的材质
| 材质 | 泵头 | 吸液/排液连接件 | 密封件/阀球座 | 阀球 |
|---|---|---|---|---|
| SST | 不锈钢 1.4571/1.4404 | 不锈钢 1.4581 | PTFE/ZrO2（DN 15–不锈钢 1.4404） | 陶瓷 |
| PVT* | PVDF（聚偏二氟乙烯） | PVDF（聚偏二氟乙烯） | PTFE/PTFE | 陶瓷 |
| HCT | Hastelloy C（耐蚀耐热镍基合金） | Hastelloy C（耐蚀耐热镍基合金） | PTFE/Hastelloy C（耐蚀耐热镍基合金） | 陶瓷 |
| TTT | PTFE + 25 % 碳 | PVDF（聚偏二氟乙烯） | PTFE/PTFE | 陶瓷 |
* 不适用于爆炸危险区域
电机参数
| 产品识别码特征 | 电源 | 备注 | |||
|---|---|---|---|---|---|
| S | 三相，IP 55 | 220 – 240 V/380 – 420 V 250 – 280 V/440 – 480 V | 50 Hz 60 Hz | 0.37 kW | |
| T | 三相，IP 55 | 220 – 240 V/380 – 420 V 265 – 280 V/440 – 480 V | 50 Hz 60 Hz | 0.37 kW | 配备 PTC，转速调节范围 1:5 |
| R | 三相，IP 55 | 230 V/400 V | 50/60 Hz | 0.37 kW | 配备 PTC，转速调节范围 1:20，带外部风扇，单相 230 V；50/60Hz |
| V0 | 单相，IP 55 | 230 V ±10 % | 50/60 Hz | 0.37 kW | 集成有变频器的变频电机 |
| L1 | 3 相， II 2G Ex h IIC T3 Gb X | 220 – 240 V/380 – 420 V | 50 Hz | 0.37 kW | |
| L2 | 3 相， II 2G Ex h IIC T4 Gb X | 220 – 240 V/380 – 420 V | 50 Hz | 0.37 kW | 配备 PTC，转速调节范围 1:5 |
| P1 | 3 相， II 2G Ex h IIC T3 Gb X | 254 – 277 V/440 – 480 V | 60 Hz | 0.37 kW | |
| P2 | 3 相， II 2G Ex h IIC T4 Gb X | 254 – 277 V/440 – 480 V | 60 Hz | 0.37 kW | 配备 PTC，转速调节范围 1:5 |
| V2 | 3 相， II 2G Ex h IIC T4 Gb X | 400 V ±10 % | 50/60 Hz | 0.55 kW | 集成有变频器的 EX 变频电机 |
其它信息请参见电机数据页。用于 Sigma 基础泵的电机、专用电机或专用电机法兰可根据要求提供。
电机按照节能化规范 2005/32/EG（IE2 标准）的要求而设计。
有关在爆炸危险区域内使用的提示
在存在爆炸危险的生产现场，仅允许使用带有 ATEX 规范 2014/34/EU 规定的相应标志的泵。标识上所标明的防爆等级、类别和防护等级必须符合或优于指定应用范围内规定的条件。
